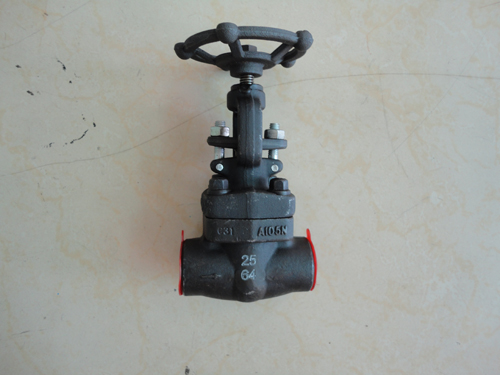

【閥門概述】：
明保閥門生產的【J61Y 鍛鋼截止閥】采用自緊式密封結構，密封性能好。支管兩端為焊接結構。閥瓣、閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成耐磨、耐高溫、抗擦傷性能好。閥桿經調質和表面氮化處理。閥蓋填料函深度合理填料加緩蝕劑密封可靠。閥門具有倒密封結構保證閥門開啟運行時不經閥桿外漏。
【閥門用途及特點】：
【J61Y 鍛鋼截止閥】閥廣泛應用于各種高溫高壓管路上。用于截斷或接通管路中的介質、通過選用不同的材質，可適用于水、蒸汽、油品、強氧化性介質及尿素等多種介質。
產品特點：
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損，擦傷，密封性能好，壽命長。
3、結構緊湊，啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的的性能及優點
【結構圖片】：
【產品零部件材料】：
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 F22
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
閥桿
|
A182 F6a
|
A182
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
5
|
閥蓋
|
A105N
|
A182 F22
|
A182/F304(L)
|
A182/F316(L)
|
|
6
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
圓柱銷
|
A276 420
|
A276 304
|
|
8
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
9
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
填料壓板
|
A105
|
F182 F304
|
|
11
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
12
|
閥桿螺母
|
A276 410
|
|
13
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
14
|
銘牌
|
SS
|
|
15
|
手輪
|
A197
|
|
16
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
【閥門外形及連接尺寸】：
|
公稱
直徑
|
縮徑
|
3 /8
|
1 /2
|
3 /4
|
1
|
1 1 /4
|
1 1 /2
|
2
|
/
|
|
全徑
|
/
|
3 /8
|
1 /2
|
3 /4
|
1
|
1 1 /4
|
1 1 /2
|
2
|
|
L
|
79
|
79
|
92
|
111
|
120
|
152
|
172
|
200
|
|
H（開）
|
166
|
166
|
171
|
207
|
240
|
258
|
330
|
355
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
1.9
|
1.9
|
2.1
|
3.5
|
6.0
|
7.5
|
11.4
|
14.6
|
|
焊接式
|
1.7
|
1.7
|
1.9
|
3.3
|
5.2
|
6.8
|
10.6
|
13.8
|
