【閥門概述】：

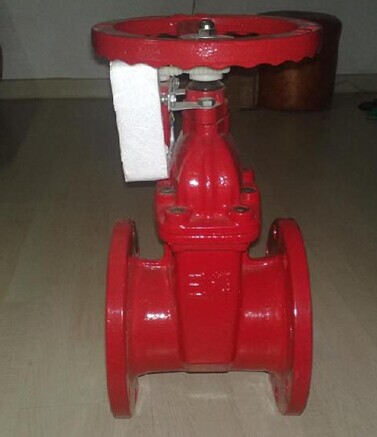

上海明保閥門生產【RVSX/XZ45X軟密封信號閘閥】常應用于自動噴水消防管路系統，來臨界控供水管路，可以遠地指示閥門開度。升桿式閘閥及附開度指示閘閥也經常應用于消防系統，如果閘閥安裝位置離地面較高時，一般使用升桿閘閥，可以明顯指示閘閥開度，若安裝位置較低。則需用附開度指示閘閥�！綬VSX/XZ45X軟密封信號閘閥】除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開啟程度，以便能在較遠處判別閥門的開度，及時采取相應措施。啟閉迅速可靠，故常應用于消防系統。閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流�！綬VSX/XZ45X軟密封信號閘閥】的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動 , 也就是將操作轉矩變為操作推力
【閥門用途及特點】：
【RVSX/XZ45X軟密封信號閘閥】廣泛應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥,楔式閘板式閘閥又可分為:單閘極式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿信號閘閥和暗桿信號閘閥兩種。
1、信號閘閥流體阻力小,密封面受介質的忡刷和侵蝕小。
2、信號閘閥開閉較省力。
3、信號閘閥介質流向不受限制,不擾流、不降低壓力。
4、信號閘閥形體簡單,結構長度短，制造工藝性好，適用范圍廣。
【產品技術參數】：
|
公稱壓力：1.0～2.5MPa
|
工作溫度：0～80℃
|
法蘭標準GB/T 17241.6 GB9113
|
|
公稱通經：50～400mm
|
適用介質：水、油、氣等
|
試驗標準：GB13927 AP1598
|
【閥門結構圖】：
|
NO.
|
零件名稱
|
材質
|
|
1
|
傳動帽
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
2
|
手輪
|
可鍛鑄鐵
|
|
3
|
防塵罩
|
塑料
|
|
4
|
密封圈
|
丁腈橡膠、三元乙丙
|
|
5
|
止推軸承
|
錫青銅
|
|
6
|
閥蓋
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
7
|
螺栓
|
碳鋼、不銹鋼
|
|
8
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
9
|
銅螺母
|
錫青銅
|
|
10
|
閥桿
|
不銹鋼
|
|
11
|
閥瓣
|
三元乙丙或丁腈橡膠
|
-
- 【閥門外形及連接尺寸】：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
H
|
370
|
408
|
452
|
510
|
566
|
630
|
765
|
927
|
1048
|
1110
|
1320
|
