【閥門概述】：

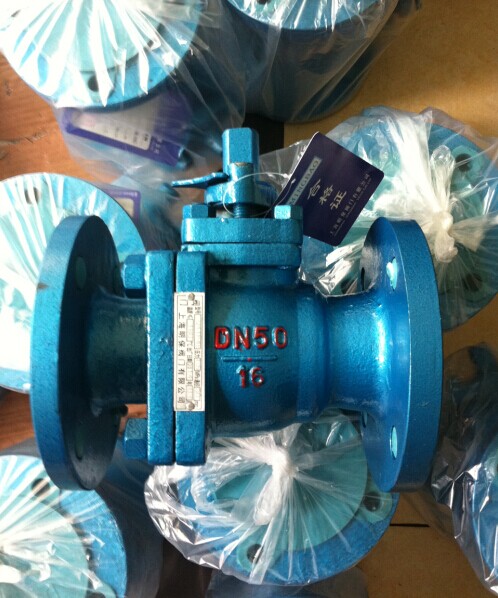

上海明保閥門生產【Q41F46-10/16C襯氟球閥】是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。 Q41F46系列襯氟球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。【閥門用途及特點】：
【Q46F襯氟球閥】襯氟球閥Q41F46是為各種強腐蝕性介質管路的啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。
1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質。
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。
3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性。
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留。
5、特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
【產品主要零部件材料】：
|
零件名稱
|
灰鑄鐵
|
碳鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
閥體、閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
球
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
襯里層/閥座
|
FEP（F46） PCTFE（F3） PTFE（F4） PFA（可溶性聚四氟乙烯） PO（聚烯烴）
|
|
填料壓蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
填料
|
PRFE（F4）聚四氟乙烯 PRFE（F4）聚四氟乙烯
|
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9
|
1Cr18Ni9
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手柄
|
WCC
|
WCC
|
WCC
|
WCC
|
WCC
|
WCC
|
【產品技術參數】：
|
型號
|
Q41F46-10
|
Q41F46-16
|
Q41F46-10C
|
Q41F46-16C
|
|
工作壓力(MPa)
|
1.0
|
1.6
|
1.0
|
1.6
|
|
適用溫度(℃)
|
-10～150
|
-20～150
|
|
適用介質
|
腐蝕性介質
|
【產品結構圖】：
【閥門外形及連接尺寸】：
|
公稱通徑
|
PN1.6(MPa)主要外形尺寸和連接尺寸(mm)
|
參考值
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
H1
|
Do
|
|
15
|
130
|
95
|
65
|
45
|
3
|
14
|
4-Φ14
|
95
|
140
|
|
20
|
140
|
105
|
75
|
55
|
3
|
14
|
4-Φ14
|
98
|
150
|
|
25
|
150
|
115
|
85
|
65
|
3
|
16
|
4-Φ14
|
113
|
150
|
|
32
|
165
|
135
|
100
|
78
|
3
|
18
|
4-Φ18
|
130
|
180
|
|
40
|
180
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
135
|
200
|
|
50
|
200
|
160
|
125
|
100
|
3.5
|
20
|
4-Φ18
|
140
|
220
|
|
65
|
220
|
180
|
145
|
120
|
3.5
|
20
|
4-Φ18
|
145
|
280
|
|
80
|
250
|
195
|
160
|
135
|
4
|
22
|
8-Φ18
|
205
|
320
|
|
100
|
280
|
215
|
180
|
155
|
4
|
24
|
8-Φ18
|
230
|
380
|
|
125
|
320
|
245
|
210
|
185
|
4
|
26
|
8-Φ18
|
252
|
500
|
|
150
|
360
|
280
|
240
|
210
|
4
|
28
|
8-Φ23
|
283
|
600
|
|
200
|
400
|
335
|
295
|
265
|
5
|
30
|
8-Φ23
|
325
|
750
|
|
250
|
450
|
405
|
355
|
320
|
5
|
34
|
12-Φ26
|
370
|
900
|
