電動通風蝶閥
|
|
價格說明：
1260元/臺 |
|
| |
|
| 最小起訂：
1臺 |
聯系電話： 0577-5788286 |
| 所在地區：
浙江 溫州市
|
發布時間：
2025年7月14日 |
| 供貨能力：
臺 |
有效時間：
2026年7月14日 |
| |
|
| |
|

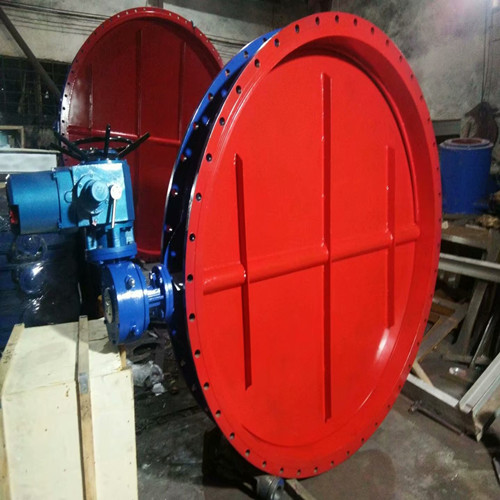

產品名稱：電動通風蝶閥
產品型號：D941W-1C
產品規格：DN50-DN5000
公稱壓力：0.1-0.25Mpa
適用溫度：≤450℃
適用介質：空氣、塵氣、煙氣等
產品詳細說明
1、電動通風蝶閥設計新穎、合理，結構，重量輕，啟閉迅速。
2、電動通風蝶閥操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
4、內無連桿、螺栓等、工作可靠、使用壽命長，不受介質流向影響
標準規范：
設計制造標準：GB/T 12238-1989；JB/T8692-1998
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9115.1
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
主要技術參數
零件材料與工況：
| 公稱通徑 |
DN(mm) |
50～2000 |
| 公稱壓力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
| 試驗壓力 Ps(MPa) |
強度試驗 |
0.075 |
0.375 |
0.9 |
| 密封試驗 |
≤1.5％泄漏量 |
| 適用介質 |
煤氣、含塵氣體、煙道氣等 |
| 驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動 |
| 零件名稱 |
材料 |
| 閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 |
與閥體相同 |
| 閥桿 |
碳鋼、 2Crl3、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 |
柔性石墨 |
封材料選用和適用溫度
| 材料品種 |
碳素鋼 |
低溫碳鋼 |
合金鋼 |
奧氏體不銹鋼 |
鉻鉬鋼 |
| 代號 |
WCB |
LCB |
WC6或WC9 |
C5或C12 |
鉻 Cr-18型、304、31 6 |
12CrMoV |
| 耐溫度 |
425℃ |
345℃ |
595℃ |
650℃ |
600℃ |
560℃ |
| 耐溫度 |
-29℃ |
-46℃ |
-29℃ |
-29℃ |
-196℃ |
-40℃ |
| 適用工作溫度 |
≤ 25℃ |
≤345℃ |
≤595℃ |
≤ 650℃ |
≤600℃ |
≤560℃
|
|
|
|
|
|
