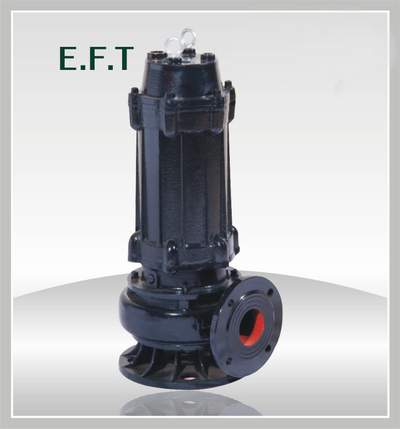

1．產品概述
艾夫特WQ/QW型無堵塞潛水排污泵（污水污物潛水電泵 ），是引進國外最新技術及結合本企業技術力量研制而成，產品各項性能指標均達到或超過國內外同類產品。該泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。
2．產品特點
艾夫特WQ/QW系列潛水排污泵采用獨特的單、雙流道式葉輪結構，大大提高了污物通過能力，能有效地通過泵口徑的5倍纖維物質及直徑約為泵口徑50%的固體顆粒；
機械密封采用雙端面密封或雙層型式，并使其長期處于油室內運行，材質采用新型硬質耐腐的碳化鎢材料，可使泵長期穩定安全地連續運行；
泵整體結構緊湊，體積小、噪音低、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價；
電泵內設有過熱或過電流保護裝置，防止電機過載發熱，可根據用戶要求設置漏電保護裝置，對于功率7.5kW及以上的泵設有高精度、抗干擾的密封泄露監控裝置（根據用戶需求配置）；
可根據用戶需要，配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行的安全性和可靠性；
浮球開關可根據所需的液位變化，自動控制泵的起動和停止，無需專人看管，使用極為方便。
安裝方式有固定式自動耦合安裝和移動自由安裝，可滿足不同使用場合的需求。
3．主要用途
工廠、礦山嚴重污染廢水的排放,住宅區的污水排污站,城市污水處理廠排水系統,人防系統排水站,自來水廠的給排水裝置,醫院、賓館、酒店的污水排放,市政工程、建筑工地,養殖場、池塘清淤、排污,農村沼氣池、農業灌溉等
4．應用條件
泵送介質：含纖維及固體顆粒物的污水或清水;
PH值：4-10；
溫度：不超過60℃；
重度：≤1200kg/dm3；
粘度：1000CP。
介質中的固體顆粒含量容積比在4%以下;
無內自流循環冷卻系統的泵，電機部份露出液面不超過1/2。本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體;
泵不可在易燃、易爆的環境中運行。否則，需在訂貨時提出;
泵主要零件的材質為耐磨鑄鐵，所以不能用于抽送強腐蝕性介質，如需抽送強腐蝕性介質，需在訂貨時提出;
電源要求：頻率為50Hz，額定電壓380V±5%的三相交流電。
5．型號說明
6．產品參數
口徑
mm 型號
流量
M3/h 揚量
m 轉速
rmp 功率
kw 外形尺寸
B H H1
25 25WQ7-7-0.55 7 7 2860 0.55 400 350 300
25WQ8-12-0.75 8 12 2860 0.75 400 350 300
25WQ8-22-1.1 8 22 2860 1.1 41 380 330
32 32WQ8-12-0.75 8 12 2860 0.75 410 390 340
32WQ8-22-1.1 8 22 2860 1.1 455 420 380
32WQ12-15-1.5 12 15 2860 1.5 455 420 380
40 40WQ10-10-0.75 10 10 2860 0.75 420 350 300
40WQ8-15-1.1 8 15 2860 1.1 420 350 300
40WQ12-15-1.5 12 15 2860 1.5 420 420 380
50 50WQ10-10-0.75 10 10 2860 0.75 420 350 300
50WQ15-8-1.1 15 8 2860 1.1 320 520 470
50WQ8-15-1.1 8 15 2860 1.1 320 520 470
50WQ15-10-1.5 15 10 2860 1.5 320 540 690
50WQ10-15-1.1 10 15 2860 1.1 330 540 690
50WQ15-15-2.2 15 15 2860 2.2 340 670 520
50WQ25-10-2.2 25 10 2860 2.2 340 670 520
50WQ9-22-2.2 9 22 2860 2.2 340 570 520
50WQ20-18-2.2 20 18 2860 2.2 340 570 520
50WQ15-20-2.2 15 20 2860 2.2 340 570 520
50WQ40-9-2.2 40 9 2860 2.2 340 570 520
50WQ20-25-3 20 25 2860 3 350 620 570
50WQ15-30-3 15 30 2860 3 350 620 570
50WQ40-15-4 40 15 2860 4 360 650 600
50WQ15-35-4 15 35 2860 4 360 650 600
50WQ15-40-5.5 15 40 2860 5.5 390 650 600
50WQ20-30-5.5 20 30 2860 5.5 390 650 600
50WQ20-40-7.5 20 40 2860 7.5 370 660 610
50WQ25-35-7.5 25 35 2860 7.5 370 660 610
65 65WQ25-7-1.5 25 7 2860 1.5 330 540 690
65WQ35-7-2.2 35 7 2860 2.2 350 570 520
65WQ25-10-2.2 25 10 2860 2.2 350 570 520
65WQ25-15-3 25 15 2860 3 350 620 570
65WQ25-20-3 25 20 2860 3 360 620 570
65WQ37-13-3 37 13 2860 3 350 570 520
65WQ40-10-3 40 10 2860 3 350 620 570
65WQ20-25-4 20 25 2860 4 370 650 600
65 65WQ30-30-5.5 30 30 2860 5.5 370 710 660
65WQ20-40-7.5 20 40 2860 7.5 450 800 760
65WQ20-60-11 20 60 2860 11 630 1000 950
80 80WQ45-9-2.2 45 9 2860 2.2 350 370 510
80WQ40-10-3 40 10 2860 3 360 620 370
80WQ43-13-3 43 13 2860 3 380 630 580
80WQ40-15-4 40 15 2860 4 450 680 630
80WQ50-10-4 50 10 2860 4 450 680 630
80WQ65-15-5.5 65 15 2860 5.5 440 730 680
80WQ40-22-5.5 40 22 2860 5.5 460 820 770
80WQ40-30-7.5 40 30 2860 7.5 460 820 770
80WQ40-45-11 40 45 2860 11 630 1000 950
100 100WQ40-8-2.2 40 8 2860 2.2 380 570 520
100WQ50-7-2.2 50 7 2860 2.2 370 580 530
100WQ60-9-3 60 9 2860 3 400 530 580
100WQ65-10-4 65 10 2860 4 450 680 630
100WQ65-15-5.5 65 15 2860 5.5 450 730 680
100WQ65-20-7.5 65 20 2860 7.5 480 850 800
100WQ80-25-11 80 25 1450/2860 11 660 1000 950
100WQ80-30-15 80 30 1450/2860 15 710 970 920
100WQ80-35-18.5 80 35 2860 18.5 710 990 950
100WQ45-22-7.5 45 22 2860 7.5 700 800 750
100WQ100-7-4 100 7 2860 4 700 800 750
100WQ100-10-5.5 100 10 2860 5.5 680 830 780
100WQ100-15-7.5 100 15 2860 7.5 680 900 850
100WQ80-15-7.5 80 15 2860 7.5 680 900 850
100WQ80-20-7.5 80 20 2860 7.5 680 900 850
100WQ100-25-11 100 25 1450/2860 11 690 940 900
100WQ100-30-15 100 30 1450/2860 15 710 970 920
100WQ100-35-18.5 100 35 1450 18.5 710 990 950
150 150WQ145-9-7.5 145 9 1450 7.5 800 800 750
150WQ110-15-7.5 110 15 1450 7.5 800 800 750
150WQ150-12-11 150 12 1450 11 950 1050 1000
150WQ180-15-15 180 15 1450/2860 15 950 1050 1000
150WQ180-20-18.5 180 20 1450/2860 18.5 970 1080 1030
150WQ150-26-18.5 150 26 1450 18.5 970 1080 1030
150WQ180-25-22 180 25 1450 22 970 1080 1030
150 150WQ200-10-15 200 10 1450 15 950 1050 1000
150WQ200-10-18.5 200 10 1450 18.5 970 1080 1030
150WQ200-20-22 200 20 1450 22 970 1080 1030
150WQ200-25-30 200 25 1450 30 1025 1080 1030
150WQ200-30-37 200 30 1450 37 1025 1080 1030
150WQ150-35-37 150 35 1450 37 1025 1080 1030
150WQ180-40-45 180 40 1450 45 1200 100 1350
200 200WQ300-7-11 300 7 950 11 1350 1120 1070
200WQ300-8-15 300 8 1450 15 860 1060 900
200WQ250-11-25 250 11 1450 25 1350 1120 1070
200WQ250-15-18.5 250 15 1450 18.5 1350 1120 1070
200WQ300-9-18.5 300 9 1450 18.5 1390 1130 1080
200WQ400-10-22 400 10 1450 22 1400 1130 1080
200WQ300-15-22 300 15 1450 22 1400 1320 1250
200WQ250-22-30 250 22 1450 30 1410 1370 1300
200WQ360-15-30 360 15 1450 30 1410 1370 1300
200WQ400-13-30 400 13 950 30 1410 1320 1210
200WQ300-20-27 300 20 1450 27 1420 1370 1300
200WQ350-25-37 350 25 1450 37 1420 1370 1300
200WQ400-18-37 400 18 1450 37 1420 1370 1300
200WQ250-35-45 250 35 1450 45 1450 1450 1400
200WQ400-25-45 400 25 1450 45 1450 1660 1600
200WQ250-40-55 250 40 1450 55 1450 1700 1700
200WQ400-30-55 400 30 1450 55 1450 1700 1700
200WQ350-40-75 350 40 1450 75 1450 1800 1800
200WQ300-50-110 300 50 1450 110 1500 1950 1950
250 250WQ600-9-30 600 9 950 30 1600 1660 1600
250WQ600-12-37 600 12 1450 37 1600 1660 1600
250WQ800-12-45 800 12 950 45 1650 2060 2000
250WQ600-15-45 600 15 1450 45 1650 1760 1700
250WQ600-20-55 600 20 1450 55 1680 1945 1900
250WQ600-20-75 600 20 1450 75 1700 1845 1800
250WQ600-30-90 600 30 1450 90 1750 2000 2000
