1．產品概述

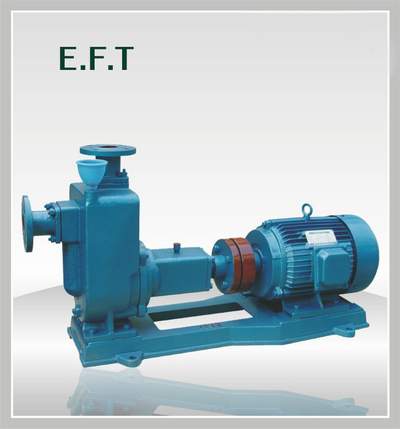

艾夫特ZW自吸式渦流無堵塞排污泵，又稱固體泵或雜質泵。該系列水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。本單位生產的ZW自吸式渦流不堵塞排污泵即可象一般像一般化清水泵那樣不需要安裝底閥，雙可吸排含有大顆粒固體塊、長纖維、沉淀物、廢礦雜質、糞便處理入一切工程污水物�？蓮V泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮物介質最理想的雜質泵。
2．主要用途
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
3．使用條件
環境溫度≤45℃，介質溫度≤60℃；介質PH值鑄鐵泵為6～9，不銹鋼泵為1—14；通過顆粒最大直徑為泵口徑的60％，纖維長度為口徑的5倍；介質中雜質總重量不超過介質總重量的15％，介質比重不超過1240kg／m3。
5．型號說明
5．產品參數
型 號 流量 揚程 轉速 汽蝕余量 電機 允許通過異物（mm） 壓力控制范圍
（m3/h） （m） （r/min） （NPSH） 功率 （MPa）
r （m） （KW） 顆粒
直徑 纖
維
長
度
25ZW8-15 8 15 2900 3.5 1.5 15 120 0.1-0.8
32ZW10-15 10 15 2900 3.5 1.5 20 150 0.15-0.25
40ZW20-15 20 15 2900 3.5 2.2 25 230 0.1-0.18
40ZW15-30 15 30 2900 3.5 3 25 230 0.24-0.32
50ZW10-20 10 20 2900 3.5 2.2 30 250 0.15-0.25
50ZW20-15 20 15 2900 3.5 2.2 30 250 0.1-0.18
50ZW18-22 18 22 2900 3.5 3 30 250 0.15-0.25
50ZW15-30 15 30 2900 3.5 3 30 250 0.24-0.32
65ZW30-18 30 18 2900 3.5 4 40 380 0.13-0.20
65ZW20-30 20 30 2900 3.5 5.5 40 380 0.24-0.32
80ZW40-16 40 16 2900 3.5 4 50 400 0.11-0.18
80ZW65-20 65 20 1450 3.5 7.5 50 400 0.15-0.25
80ZW80-30 80 30 2900 3.5 15 50 400 0.24-0.32
80ZW80-45 80 45 2900 3.5 22 50 400 0.38-0.48
100ZW100-15 100 15 1450 4 7.5 60 500 0.1-0.18
100ZW80-20 80 20 1450 4 7.5 60 500 0.15-0.25
100ZW100-30 100 30 2900 4 22 60 500 0.24-0.32
100ZW80-45 80 45 2900 4 30 60 500 0.38-0.48
100ZW80-60 80 60 2900 4 37 60 500 0.55-0.65
100ZW80-80 80 80 2900 4 45 60 500 0.75-0.82
150ZW200-15 200 15 1450 4 15 80 750 0.1-0.18
150ZW200-20 200 20 1450 4 22 80 750 0.15-0.25
150ZW200-28 200 28 2900 4 30 80 750 0.23-0.30
200ZW280-12 280 12 1450 4 22 120 1000 0.1-0.15
200ZW300-18 300 18 1450 4 37 120 1000 0.13-0.20
200ZW300-25 300 25 1450 4 45 120 1000 0.21-0.28
200ZW400-22 400 22 1450 4 55 150 1200 0.17-0.25
