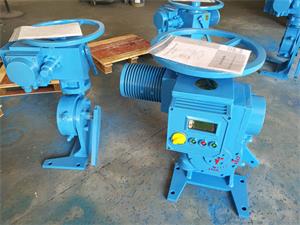

揚修西門子角行程執行器F-2SJ3521風機風量調節閥；
2SQ3 (2SJ3) 系列部分回轉（角行程）電動執行機構是對開環和閉環控制系統中的*終控制元件（如閥門、風門、擋板）的運行進行控制的一種驅動裝置。
2SQ3（2SJ3）系列是揚州市揚修電力設備有限公司2SA3系列多回轉電動執行機構的派生產品，它可以準確的按控制指令動作，是對球閥、碟閥、風門等實現遠控、集控和自動控制的必不可少的驅動裝置，本系列產品不僅可用于電站，還可以用于石化、礦山、公共事業等。具有如下特點：
1. 具有2SA3多回轉電動執行機構的控制功能；
2.具有防塵防水功能，防護等級IP67，應用戶要求亦可提供防護等級為IP68的電動執行機構；
3.2SQ30(2SJ30)適用于碟閥、風門、球閥、擋板2SQ35(2SJ35)適用于各種部分回轉的調節閥等；
4.2SQ3為部分回轉電動執行機構，2SJ3為角行程帶搖臂的電動執行機構。
技術條件
1.環境溫度： 開關型：-20℃ ~ +80℃; 調節型：-20℃ ~ +60℃
2.相對溫度： ≤95% （25℃）
3.工作環境： 不含強腐蝕性或易爆性氣體的工況
4.防護等級： IP67、IP68（特殊定貨）
5.電源： 380V 50HZ 或 220V 50HZ （2000N.m以下）
6.調節用閥位信號：0/4—20mA
F-2SQ3 (2SJ3) 系列部分回轉（角行程）非侵入式智能型電動執行機構.
1、全中文顯示：執行器視窗采用高清晰LCD數字、全中文及標識符液晶顯示屏。
2、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
3、缺相保護：具有電源缺相和輸出缺相保護功能。
4、非侵入式：就地操作器件采用非接觸感應元件，現場調試無需打開罩殼。
5、人機界面：采用高清晰度、高對比度的LCD顯示、內含背景燈、全中文，方便用戶設置與調試。
6、：使用紅外可對特殊安裝位置的執行器進行調試、操作或參數設置與查詢。
7、準確定位：準確的閥門定位，采用數字傳感器對閥門位置進行準確檢測。
8、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
9、信號自由組態：*多可輸出6路接點信號工用戶選擇使用，每一路信號可自由定義。
10、自診斷：強大的故障自診斷功能，方便及時處理故障。
11、總線技術：具有Profibus、Modbus和工業以太網等多種總線通訊模塊。
12、遠程診斷：具有在線遠程診斷功能。
◆性能參數
F-2SQ35（2SJ35）系列調節型部分回轉（角行程）電動執行機構主要性能參數
型號
|
基本結構
|
控制轉矩范圍(Nm)
|
90°全行程時間(s)
|
|
2SJ3511
2SQ3511
|
2SA3511+JW63A
|
150～220
|
15、22、30
|
|
2SJ3512
2SQ3512
|
2SA3512+JW80B
|
450～600
|
21、30、42
|
|
2SJ3521
2SQ3521
|
2SA3521+JW100B
|
900～1200
|
21、30、42
|
|
2SJ3522
2SQ3522
|
2SA3522+JW125B
|
1800～2500
|
21、30、42
|
|
2SJ3531
2SQ3531
|
2SA3531+JW160B
|
3500～5500
|
21、30、42
|
|
2SJ3532
2SQ3532
|
2SA3532+JW200B
|
7500～11000
|
21、30、42
|
