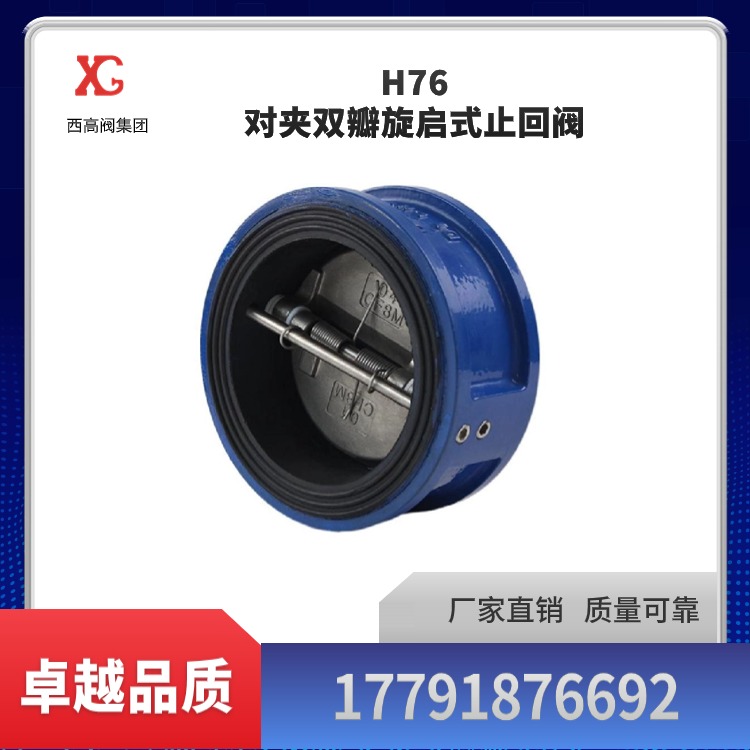

H76對夾雙瓣旋啟式止回閥
|
|
價格說明：
80元/臺 |
|
| |
|
| 最小起訂：
1臺 |
聯系電話： 17791876692 |
| 所在地區：
陜西 西安市
|
發布時間：
2024年12月28日 |
| 供貨能力：
1000臺 |
有效時間：
2025年12月28日 |
| |
|
| |
|
 |
|
|
|
一、 產品概述
H76H、H76W、H76X對夾雙瓣式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
二、 產品特點
1、體積小，重量輕，結構緊湊、維修方便；
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉；
3、因速閉作用，可防止介質倒流；
4、閥體結構長度尺寸小，剛性好；
5、安裝方便，可用于水平垂直兩個方向安裝。
三、主要技術參數
產品型號
|
H76H、H76W、H76X
|
公稱壓力
|
1.0-4.0Mpa
|
公稱通徑
|
DN50-DN600
|
適用介質
|
水、氣、油、酸類等
|
適用溫度
|
H76X≤150℃、H76H、H76W≤425℃
|
設計標準
|
JB/T 8937
|
結構長度
|
GB/T 12221
|
壓力溫度等級
|
GB/T 12224
|
試驗與檢驗
|
GB/T 13927
|
法蘭連接
|
JB/T 79、GB/T17241.6
|
一、 產品適用性能
產品型號
|
公稱壓力MPa
|
適用介質
|
適用溫度℃
|
H76X-C型
|
1.0-1.6
|
水、蒸汽、油品等
|
≤150℃
|
H76H-C型
|
1.0-4.0
|
水、蒸汽、油品等
|
≤425℃
|
H76W-P型
|
硝酸類
|
≤425℃
|
H76W-R型
|
醋酸類
|
≤425℃
|
二、 產品主要部件材料
零件名稱
|
零件材料
|
H76X-C型
|
H76H-C型
|
H76W-P型
|
H76W-R型
|
閥體
|
WCB
|
WCB
|
CF8
|
CF8M
|
蝶板
|
WCB
|
WCB
|
CF8
|
CF8M
|
閥桿
|
2Cr13
|
2Cr13
|
304
|
316
|
彈簧
|
304
|
304
|
304
|
316
|
密封面
|
橡膠
|
堆焊硬質合金
|
本體密封
|
本體密封
|
三、 主要尺寸
公稱通徑
|
PN1.0MPa
|
PN1.6MPa
|
PN2.5MPa
|
PN4.0MPa
|
DN
|
L
|
D
|
L
|
D
|
L
|
D
|
L
|
D
|
50
|
60
|
109
|
60
|
109
|
60
|
109
|
60
|
109
|
65
|
67
|
129
|
67
|
129
|
67
|
129
|
67
|
129
|
80
|
73
|
144
|
73
|
144
|
73
|
144
|
73
|
144
|
100
|
73
|
164
|
73
|
164
|
73
|
170
|
73
|
170
|
125
|
83
|
194
|
83
|
194
|
83
|
198
|
83
|
198
|
150
|
98
|
220
|
98
|
220
|
98
|
228
|
98
|
228
|
200
|
127
|
275
|
127
|
275
|
127
|
288
|
127
|
293
|
250
|
146
|
330
|
146
|
333
|
146
|
343
|
146
|
355
|
300
|
181
|
380
|
181
|
388
|
181
|
403
|
181
|
420
|
350
|
184
|
440
|
184
|
448
|
184
|
460
|
222
|
480
|
400
|
198
|
493
|
198
|
498
|
198
|
520
|
232
|
549
|
450
|
203
|
543
|
203
|
558
|
-
|
-
|
-
|
-
|
500
|
219
|
598
|
219
|
630
|
-
|
-
|
-
|
-
|
600
|
222
|
698
|
222
|
734
|
-
|
-
|
-
|
-
|
|
|
|
|
|
