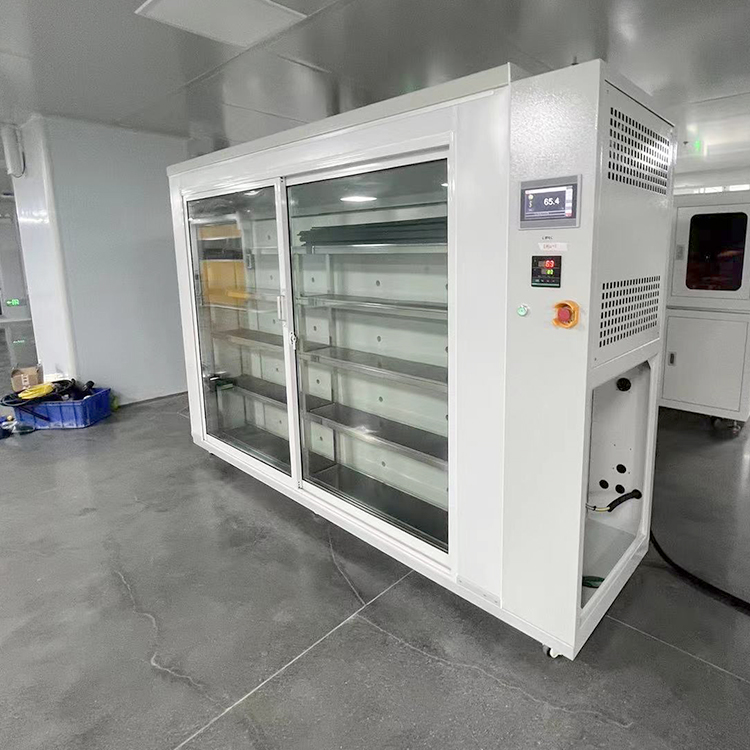

新能源高溫老化柜是一種專為新能源行業的產品設計的高溫老化試驗設備，可以模擬高溫環境，對新能源產品的性能和可靠性進行測試，高溫老化柜是新能源產品設計過程中不可或缺的測試設備之一，可以幫助產品研發人員對產品的性能和可靠性進行全面評估，提高產品質量和競爭力。
高溫老化柜還配備有觀察窗和樣品架等輔助設施，方便用戶進行觀察和放置樣品。同時，為了方便用戶操作和管理，新能源高溫老化柜還配備了智能化的控制系統和數據記錄功能，老化柜組成包括箱體、加熱系統、循環風路、控制系統和安全保護系統等部分，這些部件協同工作，能夠模擬高溫環境并對新能源產品的性能和可靠性進行測試。
新能源高溫老化柜主要特點：
1、高溫環境模擬：老化柜可以模擬高溫環境，以測試新能源產品在高溫條件下的性能和可靠性。
2、自動化程度高：該設備采用先進的控制系統和傳感器技術，能夠實現自動化的溫度控制和測試數據記錄。
3、操作簡單：老化柜的設計注重操作簡便性，用戶可以輕松設置測試參數和查看測試結果。
4、維修方便：該設備的結構合理，易于維護和保養，可以降低運營成本。
5、能耗低：老化柜采用高效的加熱和制冷技術，能夠降低能源消耗。
6、運行安全：該設備配備多種安全保護裝置，如超溫保護、超壓保護、短路保護等，確保測試過程的安全性。
7、外觀美觀大方：老化柜的外觀設計簡潔美觀，可以提升實驗室的整體形象。
新能源高溫老化柜組成結構：
一、箱體結構
1、箱體保溫材料：內部填充硅酸鋁棉，箱體保溫材料厚度：50-80mm
2、門保溫材料：硅酸鋁棉，耐火級別A級，安全環保
3、老化箱四周采用保溫平整狀鋼板連接，庫板頂部及底部采用噴塑槽鋁固定
4、所有接縫處均采用耐高溫玻璃膠封
5、地板采用50槽鋼焊接，表面鋪設2mm厚度不銹鋼板
6、底部安裝移動膠輪，便于移動
二、治具貨架
采用方管焊接，設計4層，層板采用鋼板噴塑，上方安裝M3六角銅柱，對應治具和電源等安裝孔位，每層設計安裝6個治具板，一個電源DC電源。貨架出一根主電源與PLC聯動通斷，主電源進線外接航空插座。貨架出一根RJ45網口模塊，通訊使用。
三、老化貨架
采用30不銹鋼方管根據甲方提供圖紙焊接，設計6層，安裝載板。用于奇瑞9.2寸和奇瑞6寸產品老化，其中上4層用于奇瑞9.2寸（16個），下兩層用于奇瑞6寸（12個）
四、中間墻板
開30mm穿線孔，每層對應位置開6個，總共36個，含橡膠塞30個
五、老化區玻璃滑門
三軌三開，門洞尺寸：1650mm*2260mm(寬*高)，玻璃厚度：5mm；雙層中空玻璃，門外加護板
六、治具板區玻璃滑門
雙軌雙開，門洞尺寸：1650mm*2260mm(寬*高)，玻璃厚度：5mm；雙層中空玻璃，門外加護板
七、電柜面板
安裝在老化箱側部，面板上方安裝電腦顯示器支架（顯示器甲方提供），溫度控制器下方安裝折疊式桌板，方便鼠標和鍵盤（乙方提供）支撐使用
八、電柜內部
需要集成客戶直流電源（尺寸：480*400*90mm），工控機，路由器等電器，與老化箱整體合一使用
九、負載引線孔
背面開線孔，擺放治具板，便于接線，穿線孔采用軟硅膠密封，直徑30mm，帶塞，具體數量安裝要求設計安裝。
高溫老化柜技術參數：
有效容積：約2m3
老化區域尺寸：2515*455*1800（mm） 寬*深*高
治具區域尺寸：2515*250*1800（mm） 寬*深*高（治具貨架與產品貨架位置對應安裝）
外箱尺寸：約2960*975*2025（mm） 寬*深*高
高溫控制范圍：RT+10℃～80℃
溫度波動：≤±1℃（空載）
溫度均勻度：≤±2℃（空載）
溫度分辨率： 0.1℃
溫度傳感器：4顯1控制，PT100
升溫時間：RT-->設定溫度（70℃）10分鐘內
額定功率：約AC 380V 50 HZ 8KW
溫控功能 高溫箱內溫度可監控、可自動調整、有趨勢監控記錄
溫控方式 每間老化箱采用一套控制系統和加熱循環系統，可獨立程式/定值運行
加熱方式 電熱內循環風
重量：約50kg
老化柜安全保護裝置
老化柜：
多段超溫保護手段（可聯動電加熱器、循環風機、總斷路器等）
超溫防止回路
電機過載保護回路
自診斷功能
異常顯示（相關設定由觸摸屏能夠完成）
非常停止開關
溫控器設置報警
其它：
加熱系統短路保護
控制線路短路及超載保護
電源供電系統短路及超載保護
