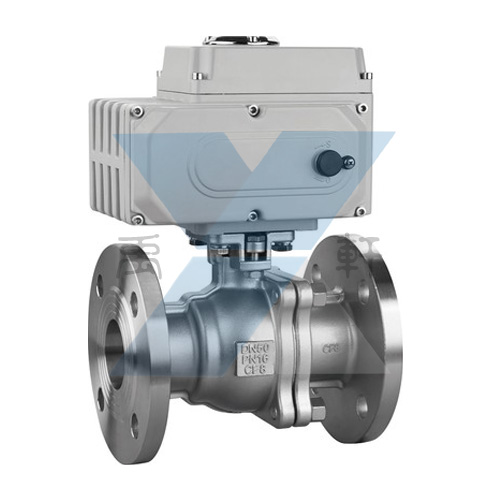

Q941F-25R-DN100法蘭電動球閥產品簡述：
化工部法蘭球閥為90度旋轉開關閥，是管道開關切斷理想的閥門，密封性能達到無泄漏，主要用于腐蝕性液體、水、氣體、蒸汽、石油和石化產品等�；げ壳蜷y產品結構分為手動型和高平臺類型，具有結構緊湊、外觀精美、使用方便、性能可靠、品質優良等特點；可與執行器配套氣動控制、電動智能控制。
Q941F-25R-DN200法蘭電動球閥
|
Q941F-25R-DN100法蘭電動球閥
|
Q941F-25R-DN100法蘭電動球閥產品標準：
設計與制造標準：GB/T 12237-2007
化工部法蘭標準：HG/T 20592-2009
結構長度：GB12221-2005
壓力試驗：GB/T13927-2008
Q941F-25R-DN100法蘭電動球閥產品特點：
化工部球閥精選優質材料制造，優良的不銹鋼耐腐蝕性能，耐高溫，耐磨性能好。一體式鑄造，密封性能好，避免贓物進入，品質有保障；
嚴格的質量檢測流程，保證每一件產品質量。
1.耐腐蝕，耐高溫。
2.浮動結構，開關輕便。
3.外觀精致，結構緊湊。
4.結構簡單，維修方便。
5.硅溶膠模鑄，數控精加工。
Q941F-25R-DN100法蘭電動球閥主要材料表：
| 序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 |
閥體Body |
CF8M、CF8 |
| 2 |
閥蓋End Cap |
CF8M、CF8 |
| 3 |
螺母Nut |
A194-8 |
| 4 |
螺栓Bolting |
A193-B8 A193-B7 |
| 5 |
閥座Ball Seat |
PTFE |
| 6 |
球體Ball |
CF8MCF8 |
| 7 |
防靜電裝置Anti-Static |
SUS316、SUS304 |
| 8 |
閥桿Stem |
SUS316、SUS304 |
| 9 |
閥蓋墊圈Body Gasket |
PTFE/GRAFOIL |
| 10 |
閥桿密封圈Stem Seal-Ring |
PIFE |
| 11 |
V型閥桿填料V-Ring Packing |
PTFE、GRAFOIL |
| 12 |
格南Gland |
SUS316 |
| 13 |
碟型彈片Belleville Washer |
SUS316 |
| 14 |
手柄格南Handle Gland |
SUS301 |
| 15 |
手柄螺母Handle Nut |
SUS304 |
| 16 |
掛鎖裝置Lock Device |
SUS304 |
| 17 |
手柄Handle |
SUS304 |
| 18 |
手柄膠套Handle Adapter |
SUS304 |
| 19 |
定位螺栓Stop Bolt |
VINYL PLASTIC |
| 20 |
鎖緊螺絲Set Screwed |
SUS304 |
| 21 |
手柄接頭Handle Adapter |
SUS304 |
| 22 |
蝸輪Worm Gear |
A536(60-50-12)/FCD450 |
Q941F-25R-DN100法蘭電動球閥外形尺寸表：
| 通徑DN(d) |
L |
D |
C |
g |
T |
n-φ |
W |
| 15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
140 |
| 20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
160 |
| 25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
180 |
| 32 |
165 |
140 |
100 |
78 |
18 |
4-18 |
250 |
| 40 |
180 |
150 |
110 |
85 |
18 |
4-18 |
300 |
| 50 |
200 |
165 |
125 |
100 |
18 |
4-18 |
350 |
| 65 |
220 |
185 |
145 |
120 |
18 |
4-18 |
350 |
| 80 |
250 |
200 |
160 |
135 |
20 |
8-18 |
400 |
| 100 |
280 |
220 |
180 |
155 |
20 |
8-18 |
500 |
| 125 |
320 |
250 |
210 |
185 |
22 |
8-18 |
600 |
| 150 |
360 |
282 |
240 |
210 |
24 |
8-22 |
800 |
| 200 |
400 |
340 |
295 |
265 |
26 |
12-22 |
1000 |
| 250 |
450 |
430 |
355 |
320 |
29 |
12-26 |
1200 |
