供應信息-H76W對夾雙瓣旋啟式止回閥 山東對夾雙瓣止回閥 對夾雙瓣止回閥價格 |
|
|
|
 |
|
|

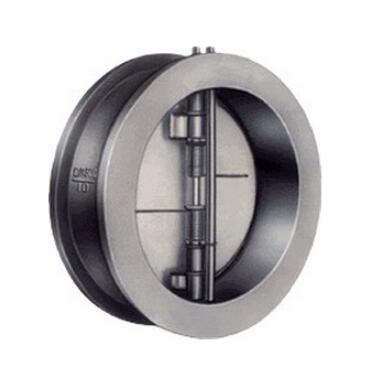

H76W對夾雙瓣旋啟式止回閥 山東對夾雙瓣止回閥 對夾雙瓣止回閥價格
一、對夾雙瓣旋啟式止回閥--特點
1、水錘壓力小、閥瓣行程短、且有彈簧輔助關閉、關閥速度快。H76W與H76H型的水錘壓力只有H44H型的1/2—1/5。
2、結構長度很短、體積小、重量輕、為閥門的安裝、搬運、存放及管道在布置帶來很大的便利,并能大量節約材料、降低造價。H76型的結構長度只有H44H 的1/4~1/10;H76型的重量只有H44型的l/4~1/10;流體阻力小,流體阻力系數為2.6~0.7,隨著閥門口徑的增大,流體組力系數減 小。
3、可水平安裝或垂直安裝,重量輕.不必為閥門設置支座。
4、開啟壓力很小,閥瓣在很小的壓差下就能完全打開。
5、閥門為整體結構、簡單緊湊,閥門關閉時沖擊力注,水錘壓力小,閥門幫命長,可靠性高。
二、對夾雙瓣旋啟式止回閥--材料及主要參數
配管
法蘭 |
公稱
壓力 |
常 規 產 品 型 號 |
JB/T74~90
GB/T9112
~9124
HG50592
~20614 |
1.0MPa |
H76H-10C |
H76W-10P |
H76W-10P8 |
H76W-10P3 |
H76W-10R |
H76W-10R8 |
H76W-10R3 |
1.6MPa |
H76H-16C |
H76W-16P |
H76W-16P |
H76W-16P3 |
H76W-16R |
H76W-16R8 |
H76W-16R3 |
2.5MPa |
H76H-25 |
H76W-25P |
H76W-25P8 |
H76W-25P3 |
H76W-25R |
H76W-25R8 |
H76W-25R3 |
4.0MPa |
H76H-40 |
H76W-40P |
H76W-40P8 |
H76W-40P3 |
H76W-40R |
H76W-40R8 |
H76W-40R3 |
6.3MPa |
H76H-63 |
H76W-63P |
H76W-63P8 |
H76W-63P3 |
H76W-63R |
H76W-63R8 |
H76W-63R3 |
10.0MPa |
H76H-100 |
H76W-100P |
H76W-100P8 |
H76W-100P3 |
H76W-100R |
H76W-100R8 |
H76W-100R3 |
13.0MPa |
H76H-160 |
H76W-160P |
H76W-160P8 |
H76W-160P3 |
H76W-160R |
H76W-160R8 |
H76W-160R3 |
20.0MPa |
H76H-200 |
H76W-200P |
H76W-200P8 |
H76W-200P3 |
H76W-200R |
H76W-200R8 |
H76W-200R3 |
25.0MPa |
H76H-250 |
H76W-250P |
H76W-250P8 |
H76W-250P3 |
H76W-250R |
H76W-250R8 |
H76W-250R3 |
主要零
件材料 |
閥體 |
WCB
(A105) |
ZG1Cr18
Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18
Ni12Mo2Ti |
CF8M
(316) |
CF3M
(316L) |
閥擗 |
CF8 |
CF8 |
CF8 |
CF3 |
CF9M |
CF8M |
CF3M |
目軸 |
2Cr13 |
1Cr18
Ni9Ti |
0Cr18
Ni9 |
00Cr19
Ni10 |
ZG1Cr18
Ni12Mo2Ti |
0Cr17
Ni12Mo2 |
00Cr17
Ni14Mo2 |
彈簧 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17
Ni14Mo2 |
00Cr17
Ni14Mo2 |
00Cr17
Ni14Mo2 |
適用工況 |
適月
介質 |
水、蒸汽
、油品等 |
硝酸等腐蝕性介質 |
強氧化
性介質 |
醋酸等腐蝕性介質 |
屎素等腐
蝕性介質 |
適用溫
度(℃) |
-29~425 |
-196~540 |
-196~425 |
-196~540 |
-196~455 |
注:本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法。 |
三、對夾雙瓣旋啟式止回閥--流體力學性能
公稱通徑 |
閥門全開啟時的流體阻力系數 |
常溫下閥門全開啟時的水流量系數 |
流體的流向 |
DN |
DNS |
Kv(m3/h) |
CV(U.S) |
CV(U.K) |
↑ |
→ |
開啟壓力近似值KPa |
50 |
5 |
2.6 |
63 |
74 |
62 |
2 |
1 |
65 |
21/2 |
2.4 |
109 |
128 |
107 |
2 |
1 |
80 |
3 |
2.3 |
172 |
201 |
169 |
2 |
1 |
100 |
4 |
2.0 |
289 |
338 |
283 |
2 |
1 |
125 |
5 |
1.8 |
476 |
557 |
466 |
2 |
1 |
150 |
6 |
1.5 |
750 |
878 |
735 |
2 |
1 |
200 |
8 |
1.3 |
1432 |
1675 |
1403 |
2 |
1 |
250 |
10 |
1.2 |
1330 |
2726 |
2283 |
2 |
1 |
300 |
12 |
1.0 |
3676 |
4301 |
3602 |
2 |
1 |
350 |
14 |
0.9 |
5274 |
6171 |
5169 |
2 |
1 |
400 |
16 |
0.8 |
7306 |
8548 |
7160 |
3 |
1 |
450 |
18 |
0.8 |
9246 |
10818 |
9061 |
3 |
1 |
500 |
20 |
0.8 |
11415 |
13356 |
11187 |
3 |
1 |
600 |
24 |
0.7 |
17573 |
20560 |
17222 |
3 |
1 |
700 |
28 |
0.7 |
23919 |
27985 |
23441 |
4 |
1 |
750 |
30 |
0.7 |
27458 |
32126 |
26909 |
4 |
1 |
800 |
32 |
0.7 |
31241 |
36552 |
30316 |
4 |
1 |
900 |
36 |
0.7 |
39539 |
46261 |
38748 |
4 |
1 |
1000 |
40 |
0.7 |
48814 |
57112 |
47838 |
4 |
1 |
1050 |
42 |
0.7 |
53817 |
62966 |
52741 |
4 |
1 |
1200 |
48 |
0.7 |
70292 |
82242 |
68886 |
4 |
1 |
四、國標型號尺寸表
公稱通徑 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
PN6.4 |
PN10.0 |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
DN50 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
115 |
60 |
122 |
DN65 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
140 |
67 |
147 |
DN80 |
73 |
144 |
73 |
144 |
73 |
144 |
73 |
144 |
76 |
150 |
73 |
157 |
DN100 |
73 |
164 |
73 |
164 |
73 |
170 |
73 |
170 |
79 |
177 |
79 |
183 |
DN125 |
86 |
194 |
86 |
194 |
86 |
197 |
86 |
197 |
105 |
213 |
105 |
220 |
DN150 |
98 |
220 |
98 |
220 |
98 |
227 |
98 |
227 |
136 |
250 |
136 |
260 |
DN200 |
127 |
275 |
127 |
275 |
127 |
287 |
127 |
293 |
165 |
313 |
165 |
324 |
DN250 |
146 |
330 |
146 |
332 |
146 |
343 |
146 |
355 |
213 |
364 |
213 |
394 |
DN300 |
181 |
380 |
181 |
387 |
181 |
403 |
184 |
450 |
229 |
424 |
229 |
458 |
DN350 |
184 |
440 |
184 |
447 |
184 |
460 |
222 |
478 |
- |
- |
- |
- |
DN400 |
191 |
492 |
191 |
498 |
191 |
518 |
232 |
549 |
- |
- |
- |
- |
DN450 |
203 |
542 |
203 |
558 |
203 |
568 |
- |
- |
- |
- |
- |
- |
DN500 |
219 |
597 |
219 |
620 |
219 |
624 |
- |
- |
- |
- |
- |
- |
DN600 |
222 |
698 |
222 |
734 |
222 |
734 |
- |
- |
- |
- |
- |
- |
五、美標型號尺寸表
公稱通徑 |
150Lb |
300Lb |
600Lb |
L |
D |
L |
D |
L |
D |
2 |
60 |
103 |
60 |
110 |
60 |
110 |
21/2 |
67 |
122 |
67 |
129 |
67 |
129 |
3 |
73 |
135 |
73 |
148 |
73 |
148 |
4 |
73 |
173 |
73 |
180 |
79 |
192 |
5 |
86 |
196 |
86 |
215 |
105 |
240 |
6 |
98 |
222 |
98 |
250 |
136 |
265 |
8 |
127 |
279 |
127 |
307 |
165 |
319 |
10 |
146 |
339 |
146 |
361 |
213 |
399 |
12 |
181 |
409 |
181 |
422 |
229 |
456 |
14 |
184 |
450 |
222 |
485 |
- |
- |
16 |
191 |
514 |
232 |
539 |
- |
- |
18 |
203 |
549 |
- |
- |
- |
- |
20 |
219 |
606 |
- |
- |
- |
- |
24 |
222 |
717 |
- |
- |
- |
- |
|
|
