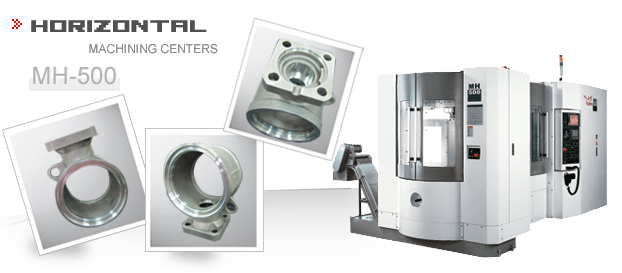

臺灣臥式加工中心
|
|
價格說明：
1298600元/臺 |
|
| |
|
| 最小起訂：
2臺 |
聯系電話： 15800342788 |
| 所在地區：
上海 閔行區
|
發布時間：
2020年12月25日 |
| 供貨能力：
300臺 |
有效時間：
2021年12月25日 |
| |
|
| |
|
| 工作臺 |
|
| 尺寸 (mm) |
500 × 500 (400x400) |
| 螺栓孔 |
M16 x P100 |
| 最大荷重 (kgf) |
500 (400) |
| 分度盤重複精度 |
±4" |
| B-軸最小分割角度 x 最高轉速 (rpm) |
0.001° x 33.3 (1° x 25) |
| 梭臺數量 |
2 |
| 最大工件 (Dia. x H, mm) |
Ø 570 x 640 |
| |
| 自動交換工作臺 |
| 托板數量 |
2 |
| 交換方式 |
油壓迴轉 |
| 交換時間 (秒) |
10 |
| |
| 行程 |
| X/Y/Z軸行程 (mm) |
610 / 510 / 680 |
| 主軸鼻端到工作臺中心距離 (mm) |
140-820 |
| 主軸中心到工作臺面距離 (mm) |
30~540 |
| |
| 主軸 |
| 主軸錐度 |
BT40 |
| 主軸軸承內徑 (mm) |
Ø 65 |
| 主軸轉速 (rpm) |
10,000 (皮帶12,000;直結12,000, 15,000) |
| |
| 進給率 |
| X/Y/Z軸切削進給率 (mm/min) |
1-24,000 |
| X/Y/Z軸快速進給率 (m/min) |
32 / 32 / 32 (48 / 48 / 48) |
| |
| 儲刀倉 |
| 容量 (支) (pcs) |
40 (60) |
| 選刀方式 |
最短路徑 |
| 無鄰近刀具最大直徑 (mm) |
Ø 127 |
| 最大刀具長度 (mm) |
300 |
| 最大刀具直徑 (mm) |
Ø 76 |
| 最大刀具重量 (kg) |
7 |
| 刀具型式 |
BT40 (CT40, BBT40, HSK63A) |
| 換刀時間(刀對刀) |
3.3 |
| |
| 驅動馬達 |
| 主軸馬達 (kW) |
α12 11/15 (α15 15/18.5, αP22 22/26) |
| X/Y/Z/B軸伺服馬達 (kW) |
α22 /α22 /α22 /α12 (4 / 4 / 4 / 3 ) |
| 主軸潤滑系統 (W) |
370 |
| 自動潤滑馬達 (W) |
12 |
| 液壓油馬達 (kW) |
2.25 |
| 切削液馬達 (kW) |
1.27 x 3 |
| 鐵屑輸送機馬達 (W) |
200 |
| ATC刀庫馬達 (kW) |
0.373 |
| 換刀臂馬達 (kW) |
0.56/40支, 0.75/60支 |
| |
| 精度 ISO230-2 (97) |
| 定位/重複 (μ) |
±4 / ±3 |
| |
| 其它 |
| 電源 |
220V / 30KVA |
| 包裝尺寸 (寬 x 深 x 高) (cm) |
494x229x250 + 318x168x149 |
| 淨重 (含鐵屑輸送機,變壓器) (kg) |
10280 [40-tool] + 550 |
| 總重 (含鐵屑輸送機,變壓器) (kg) |
10665 |
|
|
|
|
|
