● 電機參數
防護等級：IP55
絕緣等級：F
標準電壓：50Hz:1x220-230/240V，3x200/346V，3x220-240/380-415V，3x220-255/380-440V
電機為全封閉,風冷式二極標準電機。
其他電壓的電機按要求可供。
單相電機從0.37~2.2kW可供。
● 產品介紹

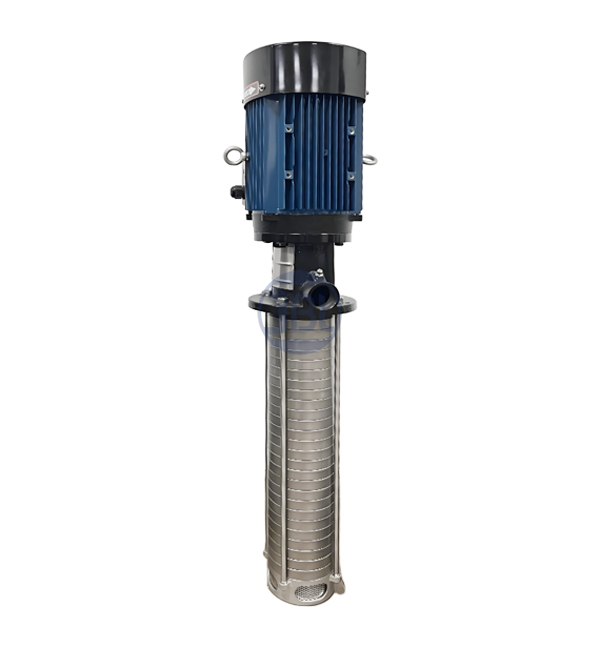

CDLK/CDLKF 為安裝標準電機的非自吸立式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接，泵可根據需要配置智能保護器，對泵干轉缺相、過載等進行有效保護。為滿足水槽或容器的安裝深度，可安裝空腔體來改變泵本身的長度，不同的級數長度見尺寸和重量表和可供產品范圍表。
● 性能曲線
01 所有曲線都基于電機在恒速2900r/min的測量值。
02 曲線容差符合IS09906:2012,3B等級。
03 測試采用20°C不含空氣的水,運動粘度為1m㎡/s。
04 泵的使用參照加粗線的性能范圍,以防流量過小產生過熱和流量過大使電機過載等。
● 型號意義
● 應用
CDLK/CDLKF用于輸送機床冷卻液、潤滑液、冷凝水輸送、工業清洗設備和其它適合浸入式泵使用的場合,適應于不同溫度、流量和壓力范圍，CDLK適用于無腐蝕性液體，CDLKF適用于輕度腐蝕性液體。
具體用于電火花、車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等。
● 運行條件
液體溫度：常溫型-15°C~+70°C，熱水型-15°C~+105°C
稀薄、干凈、不含固體顆粒和纖維的非易爆液體,可輸送水及冷卻用水溶液和切割潤滑液。
● 最大環境溫度
當泵在環境溫度大于40C或海拔大于1000m下運行時,由于空氣密度低冷卻效果差,電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。
● 產品范圍
● 泵的安裝
圖尺寸為最小安裝時尺寸：
● 安裝圖
