HZW系列閘門開度傳感器
一、 概述：
HZW系列閘門開度傳感器是針對閘門測量的特點，采用光電式或接觸式絕對編碼器，在內部配以精密的變速機構制造而成。其輸出信號有并行格雷碼、串行RS485、4-20mA標準模擬量以及SSI同步串行信號等多種方式供用戶選擇。該傳感器安裝方便，適應性強，穩定可靠，集檢測與A/D轉換為一體，具有斷電記憶跟蹤功能。適合對各類閘門（平板門、弧形門、人字門、門機、橋機等）的起吊高度進行測量。其功能、特點，可靠性等深受廣大水利水電工程技術人員的信賴和好評。
二、 主要技術指標：
該傳感器的技術指標主要取決于所配編碼器，可選配的編碼器有：HGD65535光電編碼器、HJZ8192接觸式編碼器、或各種進口編碼器。
1、 HGD65535光電編碼器
編碼特性：每周1024組編碼，連續64周（即1024*64）
工作電壓：DC12-24V
外型尺寸：見圖1
使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃
消耗電流：≤70mA
防護等級：IP64
輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號
2、 HJZ8192接觸式編碼器
編碼特性：每周128組編碼，連續64周（即128*64）
工作電壓：格雷碼無需電源
外型尺寸：見下圖
使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃
消耗電流：≤40mA
防護等級：IP64
輸出信號：并行格雷碼
3、 JX8192機械編碼器
編碼特性：每周32組編碼，連續256周（即32*256）
工作電壓：DC12V
外型尺寸：見下圖
使用環境溫度：-20℃～+75℃（不結露）
保存環境溫度：-25℃～+80℃
消耗電流：≤40mA
防護等級：IP64
輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號
三、接線關系
1、光電、接觸式編碼器接線：
a、485、4-20mA編碼器輸出尾線接線關系（4-20mA未訂則不用接）:
線色
|
紅
|
黑
|
藍
|
綠
|
黃
|
白
|
特性
|
電源+
|
電源-
|
4-20mA+
|
4-20mA -
|
485A
|
485B
|
b、SSI接口編碼器輸出尾線接線關系:
線色
|
紅
|
黑
|
藍
|
綠
|
黃
|
白
|
特性
|
電源正
|
電源負
|
C+
|
C-
|
D-
|
D+
|
c、格雷碼：
19芯航空插頭，光電1—16為數據從低到高D0-D15，18為DC12V電源輸入+，19為DC12V電源輸入-；接觸式1—14為數據從低到高D0-D13，19為地
2、機顯接線關系：
1、485接口（4芯航插）：1-485A；2-485B；3-+12V；4-GND。
2、格雷碼接口（19芯航插）： 1—13為數據D0-D12，19為公共端。
3、模擬量接口（6芯航插）：1-485A；2-485B；3-4-20mA +；4-4-20mA -；5-+12V；6-GND
四芯航插示意圖 6芯航插示意圖
四、安裝使用及注意事項：
1、本傳感器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。
2、傳感器與外部聯接應避免剛性連接，而應采用聯軸器、連接齒輪或同步帶聯接傳動。
3、安裝時注意其允許的軸負載，不得超過極限負載。
4、注意不要超過編碼器的極限轉速，如超過極限轉速時，電信號可能會丟失。
5、接線務必正確，錯誤接線可能會導致傳感器內部電路損壞。
6、請不要將傳感器的輸出線與動力等線繞在一起或同一管道傳輸，也不宜在配線盤附近使用，以防干擾。

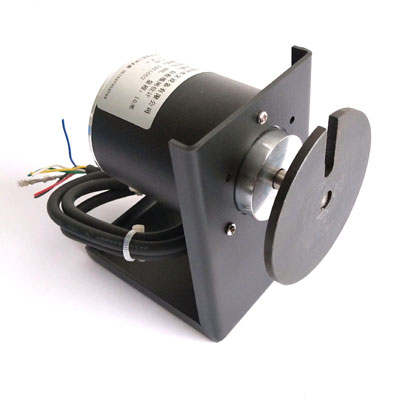

五、 閘門開度傳感器安裝方法（圖片以接觸式編碼器為例）：
前言：在安裝閘門開度傳感器之前首先要確定：開度傳感器的安裝位置，只有確定好安裝位置后才能確定具體采用以下哪種方式進行連接。
（一）、閘門開度傳感器與卷揚啟閉機的安裝方法（推薦1、2、3種方法）：傳感器伸出軸通過彈性聯軸器；偏心聯軸器；變比齒輪；鏈輪鏈條；或吊裝式（測量輪、重錘、測繩）等方式與閘門的有關部件連接。
1、采用彈性聯軸器安裝方式：傳感器伸出軸通過聯軸器直接與起閉機卷揚軸或小齒輪軸連接。
①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將帶軸法蘭盤固定在安裝軸上。
②按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。
③將傳感器支架固定在安裝支板上，注意一定要使傳感器伸出軸與安裝軸盡量保持同軸度，當高度或不同軸度太大時，可在支架下方增加墊塊來調整。然后緊固四個安裝地腳螺釘(M6螺絲)。
④將彈性聯軸器分別緊固在傳感器的伸出軸和連接法蘭上即可。
彈性聯軸器
2、采用偏心軸器安裝方式：傳感器伸出軸通過偏心聯軸器直接與起閉機卷揚軸或小齒輪軸連接。
①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將偏心法蘭盤固定在安裝軸上。注意要將偏心法蘭的中心孔與安裝軸的中心盡量保持同心。
②按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。
③將傳感器支架固定在安裝支板上，注意一定要使傳感器伸出軸與安裝軸盡量保持同軸度，當高度或不同軸度太大時，可在支架下增加墊塊來調整。然后緊固四個安裝地腳螺釘(M8螺絲)。
④將偏心聯軸器另一頭套在傳感器伸出軸上，擰緊傳感器伸出軸端的偏心聯軸器的緊固螺釘。
3、齒輪連接方式：傳感器伸出軸通過齒輪直接與起閉機卷揚軸或小齒輪軸連接。
①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將帶軸法蘭盤固定在安裝軸上。
②按照傳感器支架安裝孔的尺寸要求，在安裝軸的下方適當位置安裝一塊水平的安裝支板。
③將齒輪分別套在傳感器伸出軸和法蘭盤接頭上，并擰緊螺釘，使其兩個齒輪咬合完好。然后將傳感器支架固定在安裝支板上，并擰緊M6螺絲。
注：通過此連接方式，安裝調整方便，安裝高度調整范圍大。并可根據需要擴大或縮小傳感器的圈數。
4、采用鏈輪鏈條安裝方式：此方式是通過鏈條傳動帶動傳感器軸的轉動，主用用于傳感器安裝空間位置有限的地方。先把一只鏈輪安裝在與起閉機卷揚軸或小齒輪軸連接，把另一只鏈輪安裝到傳感器伸出輪上然后套上鏈條，根據鏈條的長度選取傳感器的安裝位置，注意鏈條要有一定的自由下垂度，如果拉的太緊容易拉傷傳感器伸出軸，兩鏈輪要保護平行否則鏈條易脫輪。
5、采用吊裝（測繩、測量輪、垂錘）安裝方式：在閘門（平板門、弧形門等）上方的適當位置安裝一塊厚度不小于4mm的安裝支板，安裝支板水平面一定要保持水平，在安裝支板上加工四個M8固定螺孔和兩個Ф22測繩過孔。注意：四個M5螺孔的位置一定要確保傳感器測量輪的繩槽中心面與測繩在測量全行程內的運動軌跡在一個垂直平面上，然后將傳感器支架固定在安裝支板上，將測量輪裝在傳感器伸出軸上。測繩一端固定在閘門適當位置，測繩另一端繞過測量輪上的繩槽后，固定在重錘上。注意：測繩長度要保證在閘門關閉時，在測量輪重錘一側的長度約為0.5m，如果測繩與測量輪不在同一垂直平面上，可以松開測量輪上的緊固螺釘，軸向微調測量輪在傳感器伸出軸上的位置，以保證在測量過程中測繩不脫槽。
（二）、閘門開度傳感器與螺桿啟閉機安裝方式：
1、 采用齒輪安裝方式：傳感器出軸通過齒輪（齒輪的齒頂距等于螺桿啟閉機的螺距）直接與螺桿啟閉機的螺紋連接。在螺桿啟閉機的適當位置安裝一塊厚度不小于4mm的安裝支板，安裝支板應保證水平。
2、 將編碼器固定在安裝支架上，齒輪裝在編碼器伸出的軸上。
3、 將傳感器支架固定在安裝支板上，注意要先確定齒輪與螺桿啟閉機聶合的位置后再固定安裝支架。安裝完成后螺桿的上升和下降便帶動齒輪的轉動，與之相連的編碼器便會測出閘門實際上升或下降的位置。
閘門開度傳感器與螺桿啟閉機安裝方式：
也可采用吊裝（測繩、測量輪、垂錘）連接方式（詳見卷揚機安裝方式5）
六、 安裝示意圖如下（推薦1、2、3、7方法）:
1、直接連接法（彈性聯軸器、偏心聯軸器、十字聯軸器等）：
2、齒輪連接法（齒輪連接方式）：
3、人字門安裝法（彈性聯軸器連接）：
4、吊裝連接法（通過、重錘與平板閘門聯接）：
5、液壓平門吊裝安裝法（通過重錘、測量輪、與液壓平板閘門連接）：
6、吊裝安裝側面示意圖：
7、螺桿啟閉機齒輪連接安裝：
8、鏈條鏈輪連接法（鏈條鏈輪用在弧形門的連接方法）：
◆ 其它應用領域：
各種閥門開度、提升機吊車定位、煉鋼氧槍定位、轉爐定位、煤氣柜高程測量、自動倉儲、造紙紡織卷料定長、機械、電力、汽車工業等各行業的高精度，長距離的位移，角度（多轉）的測量定位。
附：485口通信協議（讀取部分）
485口通信協議MOD_HH采用Modbus通信協議(RTU方式)。海河設備作為從機。
數據字節格式：
起始位 數據位 （無奇偶校驗位） 停止位
1 8 1
波特率：9600(可設置)
功能碼03：
利用Modbus通信協議的03功能碼，讀取傳感器或顯示器的數值（1個數值）。主機的命令格式是從機地址、功能碼、起始地址、字節數及CRC碼。從機響應的命令格式是從機地址、功能碼、數據區及CRC碼。數據區的數據是二進制碼，二個字節，高位在前。CRC碼都是二個字節，低位在前。
信息幀格式舉例：
主機呼：01 03 00 00 00 01 84 0A
站號 功能碼 起始地址 讀取點數 CRC校驗碼
低 高
從機答：01 03 02 XX XX XX XX
站號 功能碼 讀單元字節 數據 CRC校驗碼
高(二進制)低
HZW閘門開度傳感器訂貨條件注：請在所需項目前的方框中打：“√”
|
1、啟閉機
|
□卷揚啟閉機 □螺桿啟閉機 □液壓啟閉機
|
2、開度傳感器
|
配編碼器： □接觸式絕對編碼器 □光電絕對編碼器
□ 機械編碼器
是否配主令控制器：□是 □否
量程：0～ m 分辨力：
輸出信號：□并行格雷碼 □4-20mA標準摸擬量 □RS485串行通訊
安裝位置： 安裝尺寸：參考安裝支架圖紙
安裝方式：□彈性聯軸器連接 □偏心聯軸器連接
□齒輪連接 □測繩掛輪重錘方式
□恒力收繩式傳感器方式 □鏈條、鏈輪
卷揚啟閉機：需了解閘門提升到最大量程時，傳感器所安裝位置旋轉的最大圈數(如連接啟閉機的小齒輪所轉的圈數)
螺桿啟閉機：需了解螺桿螺距是多大，也可采用吊裝連接方式
液壓啟閉機：需采用吊裝（測繩、測量輪、垂錘）連接方式
或拉繩式傳感器與閘門直接連接。
傳感器出軸轉向（面對傳感器出軸）：□閘門提升時順時針轉
□閘門提升時逆時針轉
傳感器至顯示儀表的距離 米。
|
備注：
|
|
上面01,03,02,XX等均為一個字節。數據為兩個字節，高位字節在前。每幀的開頭和結尾至少有3.5個字節時間的間隔。用戶在為主機編程時，除了站號（地址）和CRC校驗碼之外，其它字節的字符均采用上面的內容不變。主機格式中的讀取點數可以為01也可以為02（02是為了兼容某些協議）。從機回答幀中的功能碼（03）和讀單元字節數（02）不變。CRC的檢驗內容包括從地址到CRC校驗碼之前的全部內容。
