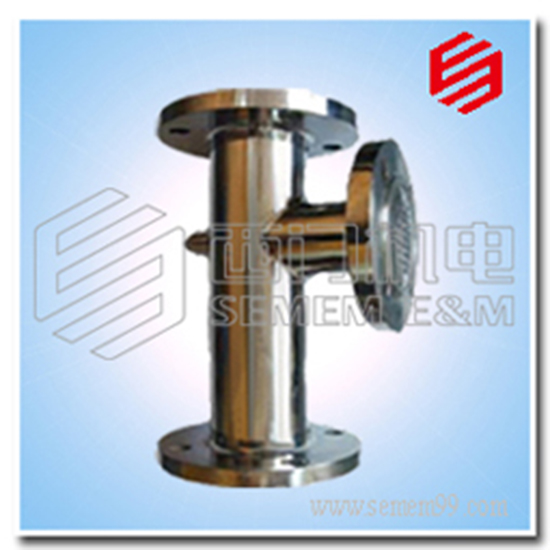

HQS型 汽水混合器
（行業最權威《供暖通風設計手冊》推薦25年）
一、HQS汽水混合器 概述
HQS汽水混合器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、空調中加熱系統。
HQS汽水混合器結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動。
二、HQS汽水混合器 外型尺寸
HQS
|
-40
-1.2
|
-40
-2.5
|
-65
-4.5
|
-65
-7.0
|
-65
-10
|
-125
-16
|
-125
-25
|
-125
-35
|
-250
-60
|
-250
-105
|
-250
-165
|
(QSH)
|
-4
|
-6
|
-8
|
-10
|
-12
|
-16
|
-20
|
-24
|
-32
|
-40
|
-48
|
額定流量（m3/h）
|
1.2
|
2.5
|
4.5
|
7
|
10
|
16
|
25
|
35
|
60
|
105
|
165
|
工作壓力（MPa）
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
凈重（kg）
|
8
|
8
|
15
|
15
|
15
|
50
|
50
|
50
|
200
|
200
|
200
|
運行重量（kg）
|
8.5
|
8.5
|
16
|
16
|
16
|
58
|
58
|
58
|
260
|
260
|
260
|
噪聲（dB）
|
≤65
|
≤65
|
≤65
|
≤65
|
A（mm）
|
240
|
360
|
660
|
1200
|
B（mm）
|
105
|
130
|
170
|
300
|
C（mm）
|
105
|
130
|
220
|
450
|
水側法蘭
|
DN40
|
DN65
|
DN125
|
DN250
|
汽側法蘭
|
DN40
|
DN65
|
DN125
|
DN250
|
三、HQS汽水混合器 選型參考
HQS汽水混合器可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用加熱器。
1、混合器未通入蒸汽時，額定流量下，水頭損失為5mH2O，通入蒸汽后，水頭損失可按1mH2O考慮;
2、蒸汽壓力大于水壓0.05MPa以上；
3、混合器用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
4、混合器適宜安裝在水泵的吸水側。
HQS汽水混合器蒸汽噴入量表
水壓
（MPa）
|
蒸汽壓力（MPa）
|
0.2
|
0.3
|
0.4
|
0.6
|
0.8
|
1.0
|
0.1
|
660
|
910
|
1120
|
1540
|
1950
|
2350
|
0.2
|
0
|
820
|
1120
|
1540
|
1950
|
2350
|
0.3
|
/
|
0
|
940
|
1540
|
1950
|
2350
|
0.4
|
/
|
/
|
0
|
0
|
1950
|
2350
|
0.5
|
/
|
/
|
/
|
/
|
1890
|
2350
|
HQS汽水混合器蒸汽噴入量換算系數表
HQS
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
系數
|
0.26
|
0.26
|
1
|
1
|
1
|
3.7
|
3.7
|
3.7
|
10.8
|
10.8
|
10.8
|
四、HQS汽水混合器 安裝與使用
1．混合器可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
2．混合器前后裝設閥門、壓力表及溫度計，以便于觀察和調節加熱器工作狀況；
3．混合器啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。
