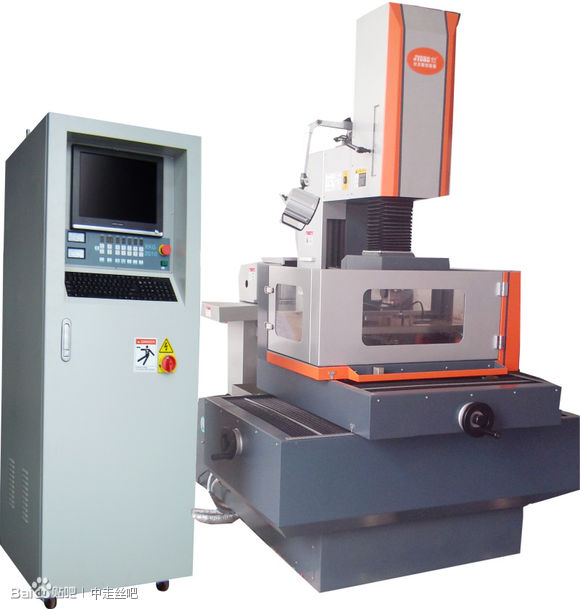

T型環保精密模具專用中走絲機技術規格
|
項目
|
單位
|
AQ-430T
|
AQ-540T
|
AQ-650T
|
|
主機
|
|
整機外形尺寸
|
mm
|
1600×1200×2100
|
1750×1300×2100
|
1950×1650×2100
|
|
機床總重量
|
kg
|
1800
|
2200
|
2600
|
|
工作臺面尺寸
|
mm
|
720×500
|
790×520
|
830×580
|
|
工作臺行程
|
mm
|
320×400×280
|
450×550×280
|
500×630×280
|
|
XY軸導軌
|
|
精密直線滾動導軌
|
|
XY軸最小分辨率
|
mm
|
0.001
|
|
UV軸最小分辨率
|
mm
|
0.001
|
|
最大切割錐度
|
|
6°/80mm
|
|
最大切割厚度
|
mm
|
300
|
400
|
500
|
|
最大工件重量
|
kg
|
500
|
800
|
1200
|
|
標準配置
|
|
380V±10％/50或60HZ
|
|
輸入功率
|
kw
|
2
|
|
最大加工電流
|
A
|
10
|
|
最大加工速度
|
mm2/min
|
180
|
|
最佳表面粗糙度（Ra）
|
μm
|
≤1.0
|
≤1.0
|
≤1.0
|
|
標準工藝參數
|
|
模具鋼/銅/鋁合金/硬質合金
|
|
顯示器
|
|
15"LCD彩色液晶顯示器
|
|
工作臺驅動
|
|
5相10拍步進電機驅動、伺服驅動
|
|
重復定位精度
|
mm
|
±0.005mm
|
|
綜合加工精度
|
mm
|
0.01
|
|
控制方式及軸數
|
|
4軸聯動 控制
|
機床結構
1）臥式機身，C型慢走絲立柱式線架
2）運絲系統具有恒張力結構
3）精密寶石導絲咀
4）高壓進級式過濾水箱（有兩個高壓過濾裝制）
機床主要功能
1、可自動記憶100組加工參數，強大容量，隨心所欲。
2、可實現連續10段參數精線加工
3、具有智能化自動加工功能，只需告之加工的技術要求，系統自動進行粗-中-精的加工。
4、具有強大而完善的參數編輯功能，為高級操作人員提供廣闊的展示空間：
（1）可對生成參數進行任意修正，以達到最佳之效果。
（2）可任意選擇加工參數指令段號。
（3）可對尺寸制式進行“公制”和“英式”的任意切換，有助于國際化的技術交流。
（4）可實現防積碳參數的自由設定。
（5）可精確適時記錄加工時間，為您的加工成本提供準確的依據。
（6）可實現加工完自動智能方式停機，在保護設備的前提下，降低損耗，當與靜音功能配合時，真正實現“睡眠加工”。
5、具有多種實用的自動保護功能;
控制臺技術參數要求
1、適用CAD、HF等自動編程軟件
2、編程控制一體化：加工同時編程，加工軌跡實時跟蹤顯示，三維造型
3、國際標準ISO代碼控制
4、上下異形、等半徑、直角過渡錐度加工
5、CAD/CAM數據交換操作
6、脈沖寬度5-150us
7、脈沖間隔1：2-1：16
8、空載輸出電壓：80V-100V
