本蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的最佳裝置。
選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。
本蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量、截斷或接通流體的最佳裝置。
選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃氣體、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。
■產品特點
※三偏心結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角α，故形成三偏心。蝶閥從0°～90°開啟時，蝶板密封面會在開啟的瞬間立即脫離閥座密封面，在其90°～0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。
※扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。
※軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。
※雙向密封：因密封面錐角小于密封材料的磨擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。
※防火結構：全金屬結構本身具有火災安全的特性。
※閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高、硬度好、耐磨損，可連續啟閉60000次以上而無損傷。
※密封圈：密封圈由壓板夾在蝶板上，易于安裝、調節和更換。
※閥桿的上、下部位裝有軸套，防止磨損和粘連，提高了使用壽命。
※該產品操作靈活、省力、方便、可靠，連接方式有法蘭、對夾、對焊、凸耳對夾。既可截斷介質，也可任意調節介質流量。
■標準規范
設計與制造
|
JB/T 8527 金屬密封蝶閥
API 609 雙法蘭式、凸耳式和對夾式蝶閥 |
結構長度
|
GB/T 12221 法蘭連接金屬閥門結構長度
ASME B16.10 閥門結構長度 |
法蘭標準
|
GB/T 9112～9124 鋼制管法蘭
HG20592 ～20614 鋼制管法蘭
JB/T74～90 管路法蘭
HG 20615～20635 鋼制管法蘭
SH3406 石油化工鋼制管法蘭
GB/T13402 大直徑碳鋼管法蘭
ASME B16.5 管法蘭和法蘭管件
ASME B16.47 大直徑鋼法蘭
MSS SP-44 鋼制管道法蘭
|
檢驗標準
|
GB/T13927 通用閥門 壓力試驗
JB/T9092 閥門的檢驗與試驗
API598 閥門的檢查和試驗 |
■閥體材料 碳鋼 （WCB、WCC、LCB） 鉻鉬鋼 （WC5、WC6、WC9） 合金鋼
不銹鋼 （CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
■內件材料 不銹鋼 （1Cr13、2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L）
碳鋼 鉻鉬鋼 特殊鋼

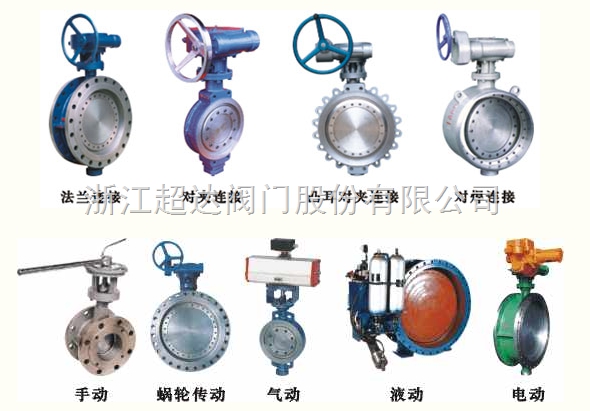

■連接形式 法蘭、對夾、對焊、凸耳對夾
■驅動方式 手動、蝸輪傳動、電動、 氣動、液動、電液聯動等
■產品范圍
公稱壓力
|
產品范圍
|
PN 6
|
DN 50～2000 | NPS 2～48
|
PN10
|
DN 50～2000 | NPS 2～48
|
PN16
|
DN 50～2000 | NPS 2～48
|
PN25
|
DN 50～2000 | NPS 2～48
|
PN40
|
DN 50～600 | NPS 2～24
|
PN20
|
DN 50～600 | NPS 2～24
|
Class150
|
DN 50～1200 | NPS 2～48
|
■結構圖和零件名稱
1、支架 2、填料壓板 3、填料壓套 4、填料 5、上軸套 6、閥體 7、密封圈 8、壓板
9、蝶板 10、閥桿 11、圓柱銷 12、閥體密封面 13、下軸套 14、對開環 15、密封墊 16、下壓蓋
