蒸汽流量計介紹

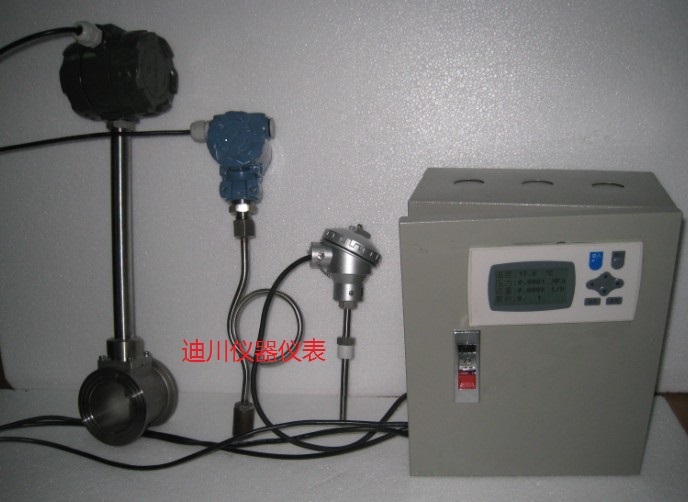

蒸汽流量計，是測量蒸汽累計質量流量的專用儀表，具有機械式和智能式兩種結構形式；通過指示器表盤（機械式）或液晶顯示屏（智能式）現場顯示，精確地讀出流過該表的全部蒸汽的質量，也可輸出脈沖信號，同時具有手動壓力補償或自動溫度補償功能。由于該流量計的結構簡單，價位適中，測量范圍寬廣，廣泛石油與石油、化工、紡織、供熱等需要蒸汽流量計的場合
蒸汽流量計測量的特點
我們向熱用戶送出的蒸汽都是過熱蒸汽，但是在經過長距離輸送后，隨著工況（一般指溫度和壓力）的變化，過熱蒸汽會因為熱量損失溫度降低而使其從過熱狀態進入飽和或過飽和狀態（壓力0.58MPa溫度164℃為過熱蒸汽，東岳壓力0.6MP溫度245℃，而綠美食品壓力0.58MP溫度162℃），也就是說遠端熱用戶接收到的蒸汽有可能變成飽和蒸汽。我們通常用干度X(指飽和蒸汽中的含水量多少)來衡量飽和蒸汽的質量好壞，最好的是干飽和蒸汽，一般稱為過熱飽和蒸汽，簡稱過熱蒸汽，其含水量可忽略不計（X=1）；干度差的稱濕飽和蒸汽，含水量最多可達30%，這就存在著飽和蒸汽的“兩相流”問題。
蒸汽流量計為提高的耐高溫及抗振動性能，我公司新近開發出了LUG改進型渦街流量傳感器，因其獨特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。在實際應用中，往往最大流量遠低于儀表的上限值，隨著負荷的變化，最小流量又往往會低于儀表的下限值，儀表并非工作在它的最佳工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。我公司研制的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與渦街流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
蒸汽流量計產品選型表:正確的選用渦街流量計是保證用好渦街流量計的前提條件，需要考慮重要因素：通經（DN）、安裝方式、介質溫度、輸出信號、介質種類。
|
型號
|
說明
|
|
LUGB
|
標準渦街流量計
|
|
安裝方式
|
2
|
法蘭卡裝式
|
|
3
|
法蘭連接式
|
|
4
|
管道對焊式
|
|
5
|
螺紋連接式
|
|
6
|
卡箍連接式
|
|
7
|
固定插入式
|
|
8
|
球閥插入式
|
|
測量介質
|
2
|
液體
|
|
3
|
氣體
|
|
4
|
蒸汽
|
|
公稱通徑
|
-X
|
流量計公稱通徑用2-4位阿拉伯數字表示
例如：DN200用200表示
|
|
輸出信號
|
-2
|
脈沖頻率信號無顯示
|
|
-3
|
脈沖頻率信號帶顯示
|
|
-4
|
電池供電帶顯示
|
|
-5
|
兩線制4～20mA信號無顯示
|
|
-6
|
兩線制4～20mA信號帶顯示
|
|
-7
|
兩線制4～20mA信號帶hart通訊
|
|
-8
|
三線制4～20mA信號帶顯示
|
|
-9
|
三線制4～20mA信號帶RS485通訊
|
|
溫度規格
|
2
|
-50～50℃（僅電容式）
|
|
3
|
-20～50℃
|
|
4
|
50～250℃
|
|
5
|
50～320℃
|
|
6
|
50～500℃（僅電容式）
|
|
壓力規格
|
2
|
1.6MPa
|
|
3
|
2.5MPa
|
|
4
|
4.0MPa
|
|
5
|
更高壓力（最高32MPa）
|
|
補償類型
|
-P
|
一體化壓力補償
|
|
-T
|
一體化溫度補償
|
|
-PT
|
一體化溫壓補償
|
|
特殊類型
|
F
|
分體式
|
|
Q
|
潛水型
|
|
S
|
縮徑型
|
|
N
|
耐腐蝕型
|
|
G
|
隔爆型
|
|
B
|
本案****型
|
蒸汽流量計口徑與流量范圍對照表： 蒸汽流量計安裝注意事項:
在計量液體時，務必使流量計傳感器始終完全充滿介質，無夾帶氣體。
在儀表上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。
豎直安裝通常是優先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的固態成分能夠均勻分布。
如有可能產生氣泡，應提供氣體分離器。
在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。
對于蒸汽應用，儀表安裝應避免安裝在U形彎底部，避免因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器永久損壞。
蒸汽流量計特別注意:
傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成永久性損壞、
傳感器盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄露，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。
蒸汽流量計入口與出口直管段部分:
為了確保完整的功能，入口處的流型應不受干擾。上游直管段部分的長度應為流量計口徑（D）的大約15倍，下游直管段部分的長度應為流量計口徑（D）的大約5倍。以確保儀表在變化的過程條件下符合其精度指標（如圖3）
注：如您的應用不能提供足夠的上游直管段，我們將在最短10D上游直管段的條件下，向您提供修正方案以使儀表滿足您的精度要求。
3．當需要將實測壓力和溫度信號用于補償質量流量或標準流量時，請在氣體流量計下游安裝壓力和溫度變送器。
4.高溫度介質的安裝
蒸汽流量計安裝對直管段的要求：正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若安裝環節失誤輕者影響測量精度，重者會影響流量計的使用壽命，甚至會損壞流量計。它的詳細要求如下：
如果安裝點上的上游有漸縮管，上游應有不小于15D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段。
如果安裝點上的上游有漸擴管，上游應有不小于18D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段
如果安裝點上游有90°彎頭或下行接頭，上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。
如果安裝點上游在同一平面上有90°彎頭，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
流量調節閥或壓力調節閥盡量安裝在蒸汽流量計下游5D以遠處，若必須安裝在流量計的上游，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。 蒸汽流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。
特別注意：蒸汽流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的使用壽命影響極大，非常容易對流量計造成永久性損壞。盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。
