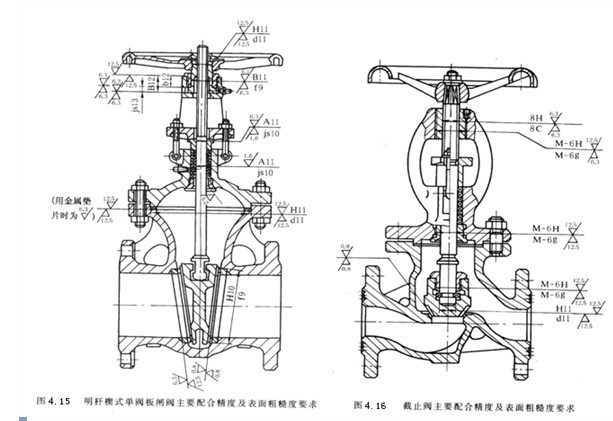

明桿楔式單閘板閘閥組裝程序工作內容及技術要求

工作

程序

準  備

清洗檢查

初次著色檢查

工作

內容

配齊和修好閥件;

制作或備齊墊片、填料；

準備好需要的工具和物料

用煤油或汽油清洗緊固件、密封面、閥桿、閥桿螺母等，用布擦洗閥體、閥蓋、支架。

邊清洗、擦拭、邊檢查閥件

用閥桿和閘板分別著色檢查上密封和密封面。

對于雙閘板密封面著色檢查，可按正式著色檢查方法進行

技術

要求

閥件、工具、物料符合技術要求，按順序擺放，不允許隨便堆放在地上

清洗過的閥件應無油污、銹漬，閥件應符合技術要求

印影清晰、圓且連續

工作

程序

裝閥桿

裝填料

工

作

內

容

裝配好閥桿螺母、閥桿、并涂好潤滑劑。

明桿閥桿從填料函底孔穿出，套好壓蓋，旋入閥桿螺母中；暗桿闞桿的臺肩夾持在填料函與閥蓋間，閥桿下部，旋入閥桿螺母中；閥桿螺母在閥蓋上的，一般閥桿穿過閥蓋、壓套螺母、壓套后旋入

應裝好開度指示器(對暗桿而言)和手輪。

按規定逐圈裝好填料，對稱均勻把緊壓蓋、壓套。

可拆卸支架的，應裝好填料后復原

技

術

要

求

裝配正確，間隙配合適當，閥桿螺母潤滑系統完好

填料安裝符合技術要求。

閥桿、閥桿螺母、壓蓋、填料函應在同一軸線上，壓蓋并有一定預緊間隙。

閥桿旋轉靈活、無卡阻的現象

工作

程序

正式著

色檢查

組    裝

試壓

整理

工

作

內

容

根據閘板不同結構形式，按順序裝在閥桿上，裝上假墊片，檢查閘板標志，

蓋好閥蓋。用正常關閉力對密封面進行著色檢查

吹帚、擦拭閥體、閥蓋、閘板，密封面潔凈，閘板調到較高位置，上好符合工況條件的墊片，檢查閘板標志，上好閥蓋，對稱均勻地擰緊螺栓

按規定進行強度試驗和密封性試驗

擦干閥門。涂漆，掛牌或打鋼號。

填寫修理和試壓記錄。閘板關閉。封口以及包裝

技

術

要

求

閥桿與閘板等連接處符合要求。

著色檢查印影清晰、圓且連續

清潔徹底，支架位置正確，螺栓材質一致，松緊一致，四點檢查法蘭間隙一致，且不小于

2mm。操作靈活，指示正確

關閉力適當，試壓方法正確。在規定時間內不漏或有允許的微量滲漏為合格

閥內干燥，涂漆符合要求。認真填寫記錄，文字簡潔，清楚。鋼號、掛牌  在顯目處。包裝牢固
