上裝式蝶閥特征及如何安裝 |
|
|
|
來源：上海鴻豐閥門 作者：不詳 日期：2011/9/29 訪問：
|
|
產品概述：
上裝式金屬硬密封蝶閥是在多層次三偏心金屬硬密封蝶閥的基礎上，根據用戶需求開發的蝶閥新產品。除了具備三偏心多層次金屬硬密封蝶閥的全部優良性能外，還能雙向承壓，該上裝式蝶閥一個最大的優點是可以實現在現場維修。隨閥體材質的選用，使用溫度可從-29℃～550℃，由于其良好的流量特性,既可以關閉截斷介質，也可以任意調節介質的流量。
應用范圍：
上裝式硬密封蝶閥適用于介質溫度-29℃—600℃，公稱壓力為0.6～2.5MPa的介質為水、蒸汽、油品、熱空氣、腐蝕性等管道上，以達到截斷流體和調節介質流量的目的，是各種管路上的最佳啟閉機構。上裝式硬密封蝶閥控制方式：蝸輪蝸桿、電動、氣動、管網型
產品特點：
1． 新型上裝式結構解決了傳統偏心蝶閥不能在現場維修的問題。按照原過去多層次三偏心蝶閥，當密封圈受損傷時，需要運回生產廠家維修或記一臺蝶閥報廢。上裝式蝶閥無須從管線上拆下，只需花極少的時間打開閥蓋便能連同閥桿和蝶板一起從閥體內腔中
取出進行修復或更換密封圈，接著蓋上閥蓋密封上口，即可實現閥門在維修期間可以不影響管道系統的正常運行，使維修閥門造
成的效益損失降低到最小程度；
2． 具備多層次三偏心金屬硬密封蝶閥的全部優良性能；
3． 可靠的密封功能，可達氣密封無泄露；
4． 蝶板流線型設計，具有強度高，過流面積大，流阻小，節省能源。
上裝式蝶閥工作原理：
上裝式硬密封蝶閥主要由閥體、閥蓋、蝶板、閥軸、閥體密封圈、蝶板密封圈、軸套、底蓋、驅動裝置等組成。通過旋轉蝶閥手輪，帶動蝸桿蝸輪轉動，蝸輪驅動閥桿與蝶板，相對于閥體在90度范圍內自由轉動，以達到上裝式蝶閥開啟與關閉，從而也就實現調節介質的流量和截斷流體的目的，本蝶閥按順時針方向旋轉手輪為關閉。
硬密封蝶閥執行標準
1． 閥門設計、制造按照：GB/T12238-1989《通用閥門 法蘭和對夾連接蝶閥、JB/T8527-1997《金屬密封蝶閥；
2． 閥門壓力試驗按照：GB/T13927-1992《通用閥門 壓力試驗、JB/T9092-1999《閥門的檢驗與試驗；
3． 閥門結構長度按照：GB/T12221-2005《金屬閥門 結構長度；
4． 法蘭連接尺寸按照：GB/T9113.1-2000《平面、凸面整體鋼制管法蘭。
上裝式蝶閥主要性能規范：
| 公稱壓力(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
| 強度試驗壓力(MPa) |
0.9 |
1.5 |
2.4 |
3.8 |
| 密封試驗壓力(MPa) |
0.66 |
1.1 |
1.76 |
2.75 |
| 氣密封試驗壓力(MPa) |
0.6 |
| 適用溫度 |
碳鋼： -29℃~80℃ ；鉻鎳鈦鋼（R、P）：≤200℃；鉻鉬鋼（Ⅰ）：≤550℃。 |
| 適用介質 |
碳鋼：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質；鉻鎳鈦鋼（R、P）：硝酸類或醋酸類等腐蝕性介質；鉻鉬鋼（Ⅰ）：高溫石油等介質。 |
| 驅動方式 |
蝸輪傳動、電動、氣動、液動、管網 |
上裝式蝶閥主要零件材料：
|
上裝式蝶閥零件名稱
|
上裝式蝶閥材料名稱
|
|
閥體、閥蓋、蝶板
|
WCB、鉻鎳鈦鋼、鉻鉬鋼
|
|
閥座密封圈
|
不銹鋼、6號
|
|
閥 軸
|
13Cr、鉻鎳鈦鋼、鉻鉬鋼
|
|
蝶板密封圈
|
鉻鎳鈦鋼、鉻鉬鋼
|
|
填 料
|
柔性石墨
|
|
軸 套
|
復合套
|
|
填料壓蓋
|
WCB、、鉻鎳鈦鋼、鉻鉬鋼
|
|
支 架
|
WCB、碳素結構鋼
|

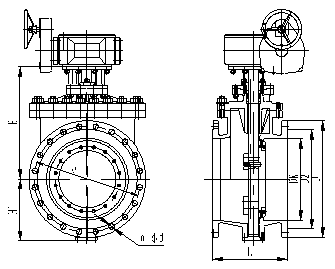

上裝式蝶閥外形示意圖：
|
 |
| |
